Карданной называется передача, осуществляющая силовую связь механизмов автомобиля, валы которых несоосны или расположены под углом.
Карданная передача служит для передачи крутящего момента между валами механизмов, взаимное положение которых может быть постоянным или меняться при движении автомобиля.
В зависимости от типа, компоновки и конструкции автомобиля карданная передача может передавать крутящий момент
- от коробки передач к раздаточной коробке или к главной передаче ведущего моста;
- от раздаточной коробки к главным передачам ведущих мостов;
- между главными передачами среднего и заднего ведущих мостов;
- от полуосей к передним ведущим и управляемым колесам;
- от главной передачи к ведущим колесам с независимой подвеской.
Карданная передача может также применяться в приводе от коробки отбора мощности к вспомогательным механизмам (лебедка и др.) и для связи рулевого колеса с рулевым механизмом.
Для соединения механизмов автомобиля применяются различного типа карданные передачи (рисунок 1).

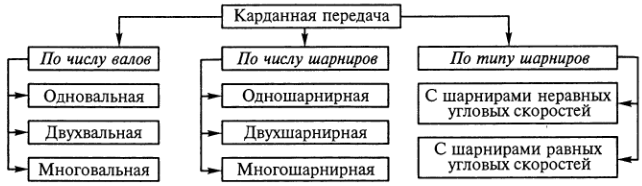

Рисунок 1 — Типы карданных передач, классифицированных по различным признакам
Одновальные карданные передачи (рисунок 2, а) применяются на легковых автомобилях с короткой базой (расстояние между передними и задними колесами) и колесной формулой 4×2 для соединения коробки передач 1 с задним ведущим мостом 4. Такая карданная передача состоит из карданного вала 3 и двух карданных шарниров 2.

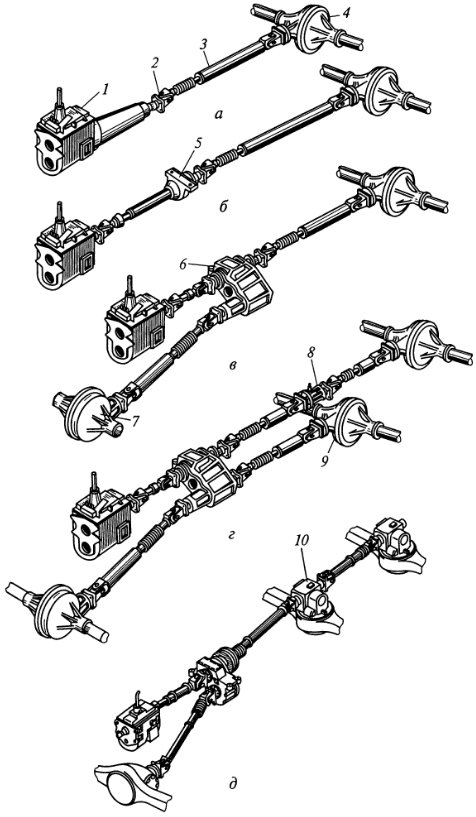

Рисунок 2 — Карданные передачи для автомобилей с различными колесными формулами
а, б — 4×2; в — 4×4; г, д — 6×6; 1 — коробка передач; 2 — карданный шарнир; 3 — карданный вал; 4, 7, 9 — ведущие мосты; 5, 8 — промежуточные опоры; 6 — раздаточная коробка; 10 - редуктор
Двухвальная карданная передача (рисунок 2, б) применяться на автомобилях с длинной базой и колесной формулой 4×2 для связи коробки передач с задним ведущим мостом. Передача включает в себя два карданных вала, три карданных шарнира и промежуточную опору 5. Эта карданная передача получила наибольшее распространение на легковых, грузовых автомобилях и автобусах ограниченной проходимости.
На автомобилях повышенной проходимости с колесной формулой 4×4 используются три одновальные карданные передачи (рисунок 2, в) для соединения соответственно коробки передач с раздаточной коробкой 6, а также раздаточной коробки с задним и передним 7 ведущими мостами.
На автомобилях высокой проходимости с колесной формулой 6×6 (рисунок 2, г) и индивидуальным приводом ведущих мостов раздаточная коробка соединяется с задним ведущим мостом двухвальной карданной передачей с промежуточной опорой 8. Связь коробки передач с раздаточной коробкой с передним и средним 9 ведущими мостами этих автомобилей осуществляется одновальными карданными передачами.
В автомобилях высокой проходимости с колесной формулой 6×6 и со средним проходным ведущим мостом (рисунок 2, д) для связи коробки передач с раздаточной коробкой и раздаточной коробки с ведущими мостами используются одновальные карданные передачи. При этом обеспечивается привод дополнительного редуктора 10 среднего моста.
