Одновальные и двухвальные карданные передачи, используемые для соединения коробки передач, раздаточной коробки и ведущих мостов автомобилей, имеют карданные шарниры неравных угловых скоростей. Карданные передачи с шарнирами равных угловых скоростей на автомобилях применяться для привода передних управляемых и одновременно ведущих колес.
Карданным шарниром, или карданом, называется подвижное соединение, обеспечивающее передачу вращения между валами, оси которых пересекаются под углом.
В автомобилях применяются карданные шарниры неравных и равных угловых скоростей.
Карданный шарнир неравных угловых скоростей (асинхронный) состоит из вилки 1 (рисунок 1, а) ведущего вала, вилки 3 ведомого вала и крестовины 2, соединяющей вилки с помощью игольчатых подшипников. Вилка 3 может поворачиваться относительно оси ОО крестовины и одновременно с крестовиной поворачиваться относительно оси О1О1 при передаче вращения с ведущего вала на ведомый при изменяющемся угле γ между валами.

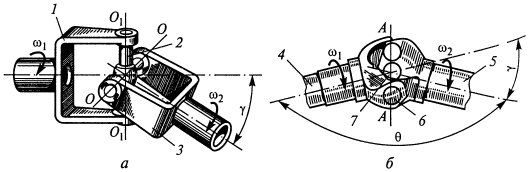

Рисунок 1 — Карданные шарниры
а — неравных угловых скоростей; б — равных угловых скоростей; 1, 3 — вилки; 2 — крестовина; 4, 5 — валы; 6, 7 — шарики; ω1, ω2 — угловые скорости ведущего и ведомого валов соответственно; γ, Θ — углы между валами
Если ведущий вал повернется на некоторый угол α, то ведомый вал за это время повернется на какой-то другой угол β и соотношение между углами поворота валов будет:
tg α = tg β cos γ.
Следовательно, валы вращаются с разными скоростями (ω1 ≠ ω2), а ведомый вал — еще и неравномерно. Неравномерность вращения валов тем больше, чем больше угол γ между валами. При этом неравномерное вращение валов вызывает дополнительную динамическую нагрузку на детали трансмиссии и увеличивает их изнашивание.
Для устранения неравномерного вращения используют два карданных шарнира неравных угловых скоростей, которые устанавливают на концах карданного вала. При этом вилки карданных шарниров, соединенные с карданным валом, располагаются в одной плоскости. Тогда неравномерность вращения, создаваемая первым карданным шарниром, выравнивается вторым карданным шарниром, и ведомый вал вращается равномерно со скоростью ведущего вала.
Карданные шарниры неравных угловых скоростей допускают передачу вращения при углах γ между валами до 15...20º.
Карданный шарнир равных угловых скоростей (синхронный) состоит из фасонных вилок (рисунок 1, б), изготовленных за одно целое с ведущим 4 и ведомым 5 валами. Вилки имеют овальные делительные канавки, в которых находятся рабочие шарики 6. Центрирование вилок осуществляется шариком 7, размещенным в сферических углублениях внутренних торцов вилок.
Вращение с вала 4 на вал 5 передается через рабочие шарики 6. Канавки вилок имеют специальную форму, которая независимо от изменения угла γ между валами обеспечивает расположение рабочих шариков в плоскости АА, делящей угол Θ пополам. В результате этого оба вала вращаются с равными скоростями (ω1 = ω2).
Шариковый шарнир такого типа может передавать вращение при углах γ между валами, достигающих 30...32º.
Шарнир прост по конструкции и сравнительно недорог при изготовлении. Однако он имеет ускоренное изнашивание из-за наличия скольжения рабочих шариков относительно канавок и высокого давления между шариками и канавками.
